Определить токи в ветвях, мощности и построить векторную диаграмму токов и напряжений. Рисунок 3.1 – Заданная схема. Дано: u = 200 · sin(628t + 60°) В; R = 7 Ом; L = 15 мГн; С = 531 мкФ.
«Определить токи в ветвях, мощности и построить векторную диаграмму токов и напряжений. Рисунок 3.1 – Заданная схема. Дано: u = 200 · sin(628t + 60°) В; R = 7 Ом; L = 15 мГн; С = 531 мкФ.»
- Электроника, электротехника, радиотехника
Условие:
Определить токи в ветвях, мощности и построить векторную диаграмму токов и напряжений.

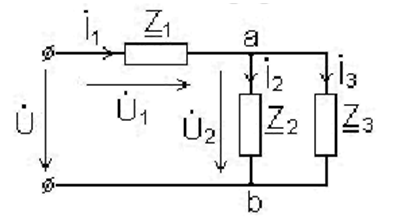

Рисунок 3.1 – Заданная схема.
Дано:
u = 200 × sin(628t + 60°) В; R = 7 Ом; L = 15 мГн; С = 531 мкФ.
Решение:
1. Переводим все величины в комплексную форму.

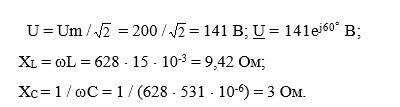

Действующее значение напряжения
2. Представим схему в комплексной форме.

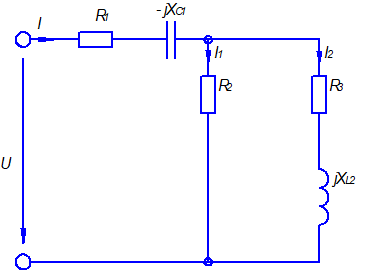

Рисунок 3.2 Схема цепи в комплексной форме.
3. Определяем комплексные сопротивления...
