Условие:

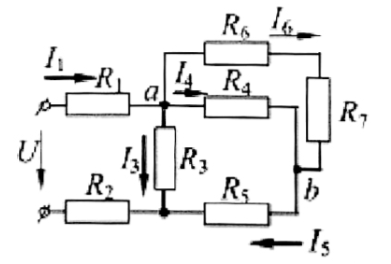

Определить токи в ветвях при R1 = R2 =0,5 Ом; R3 = R4 = 6 Ом; R5 = R6 =1 Ом; R7 =2 Ом, входное напряжение U=120 В
Решение:
Сопротивления R6 и R7 соединены последовательно. Их эквивалентное сопротивление:
R67 = R6 + R7 =1+2=3 Ом
Сопротивления R4 и R67 соединены параллельно. Их эквивалентное сопротивление:
Сопротивления R467 и R5 соединены последовательно. Их эквивалентное сопротивление:
R4567 = R467 + R5 =2+1=3 Ом
Сопротивления R3 и R67со...
