Условие:
Определить токи в ветвях сложной цепи.

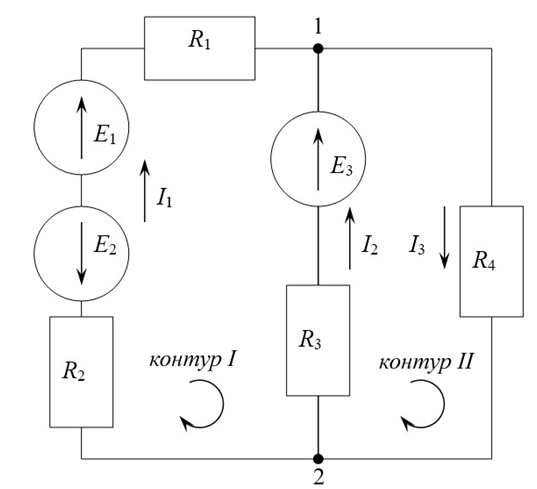

Рис.1.1. Расчетная схема
Дано: Е1=20 В; Е2=150 В; Е3=50 В; R1=8 Ом; R2=4 Ом; R3=20 Ом; R4=40 Ом.
Решение:
Обозначим на схеме узлы (1 и 2) и независимые контура (контур I и контур II). По первому закону Кирхгофа составляем одно уравнение, т.е. на одно меньше числа узлов, по второму закону составляем два уравнения для двух независимых контуров. Получим систему из трех уравнений:
Подставляем исходные данные
