Условие задачи
Трехфазные цепи.

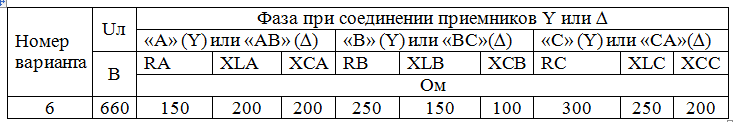

В трехфазную сеть с симметричным линейным напряжением U включены сопротивления, величины которых приведены в таблице. Согласно заданному варианту определить токи во всех проводах цепи, активную, реактивную и полную мощности нагрузок, построить векторную диаграмму.
Ответ
Решение

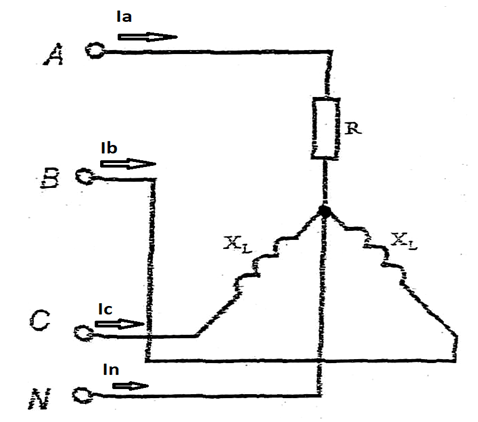

Так как в условии схема соединения звезда с нулевым проводом и линейное напряжение Uл равно 660 В, то принимаем что фазные напряжения UAN, UBN, UCN равны 660/3 380В
UAB = 660℮j0˚ B
UBC = 660℮j120˚ B
UAC = 660℮-j120˚ B
UAB = UAN + UBN
UBC = UBN + UCN
UAC = UCN + UAN
UAN = 380℮j30˚ B
UBN = 380℮j150˚ B
UCN = 380℮-j90˚ B
Строим векторную диаграмму напряжений
