Условие:

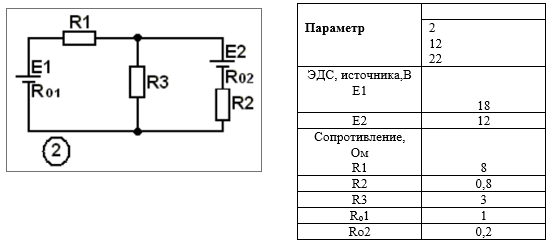

Определить токи во всех ветвях цепи по данным, приведенным в таблице 5. Начертить схему и обозначить на ней направления:
I) ЭДС источников;
2) токов в ветвях;
Решение:
Обозначим направления токов ветвей на исходной схеме:
Составим частичные схемы для каждого из источников ЭДС и определим частичные токи:
Определим эквивалентное сопротивление на участке R2-R02-R3:
