Определить величины и направления токов во всех ветвях методом контурных токов Дано: № схемы -3 Величины – вариант 8: E1=40 B; E2=25 B; E3=45 B; E4=45 В; R1=10 Ом; R2=10 Ом; R3=15 Ом; R4=15 Ом; R5=10 Ом. Параметры схемы: р=6, y-1=3, =3.

Определить величины и направления токов во всех ветвях методом контурных токов

Дано:

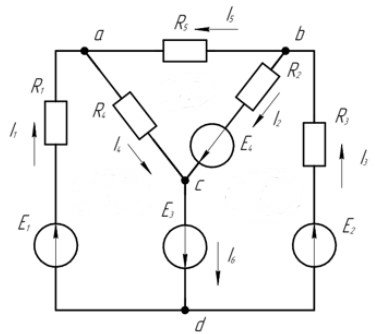

№ схемы -3

Величины:

E₁=40 B; E₂=25 B; E₃=45 B; E₄=45 В; R₁=10 Ом; R₂=10 Ом; R₃=15 Ом; R₄=15 Ом; R₅=10 Ом.

Параметры схемы: р=6, y-1=3,
