Определить зависимость тока от времени после коммутации в одной из ветвей цепи или напряжения на каком-либо элементе или между заданными точками схемы.
«Определить зависимость тока от времени после коммутации в одной из ветвей цепи или напряжения на каком-либо элементе или между заданными точками схемы.»
- Электроника, электротехника, радиотехника
Условие:

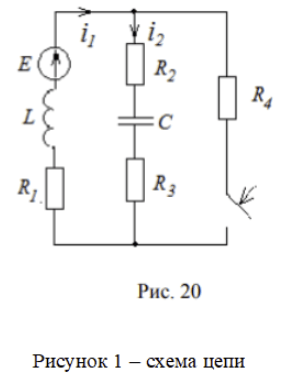

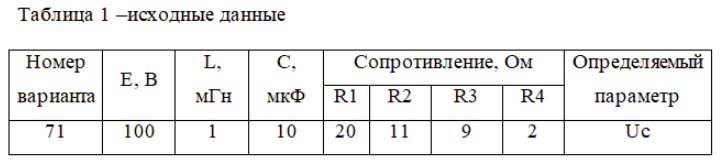

Дана электрическая цепь, в которой происходит коммутация (схемы цепи на рис. 1). В цепи действует источник ЭДС. Параметры цепи представлены в таблице 1.
Определить зависимость тока от времени после коммутации в одной из ветвей цепи или напряжения на каком-либо элементе или между заданными точками схемы.
Решение:

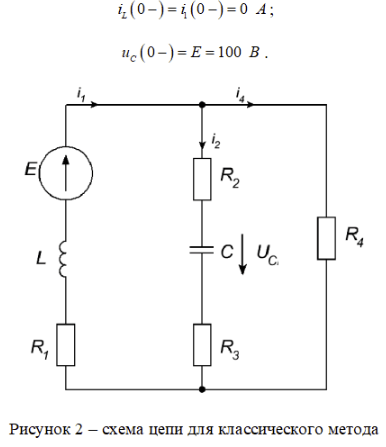

Независимыми начальными условиями будут ток iL(0-) = i1(0-) и напряжение на емкости Uc(0-)
Источник ЭДС Е до коммутации включен последовательно с конденсатором, поэтому все токи в цепи равны нулю:
При расчетах заменяем последовательные сопротивления
