Условие задачи

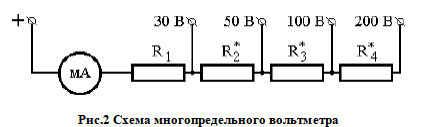

Определить значения сопротивлений добавочных резисторов R1, R2, R3, R4 в цепи многопредельного магнитоэлектрического вольтметра, который предназначен для измерения напряжения в четырех диапазонах с верхними пределами U1=30 B, U2=50B, U3=100B, U4=200B, если ток полного отклонения вольтметра равен (10+N) мА, а сопротивление R0 =(400+10N) Ом.
Исходные данные: U1=30 B, U2=50B, U3=100B, U4=200B, R0 =580 Ом.
Ответ
Падение напряжения на рамке вольтметра:
Ur = IrRr = 0,018580 = 10,44 В;
n1= U1/Ur =30/10,44 =2,87;
R1= Rr(n1-1)= 580(2,87-1) = 1185,6 Ом;
n2 = U2/Ur =...
