решение задачи на тему:

Определить: значения токов всех ветвей электрической схемы, пользуясь методами: применения законов Кирхгофа,узлового напряжения (двух узлов)

Дата добавления: 03.12.2023

Условие задачи

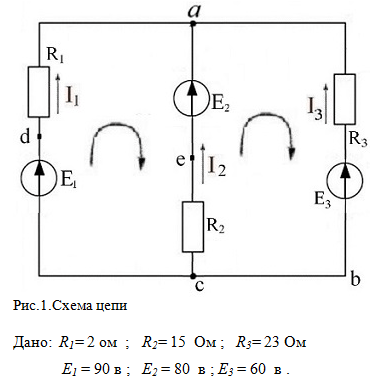

Задача 1.1.

Требуется определить:

1)Значения токов всех ветвей электрической схемы, пользуясь методами:
 применения законов Кирхгофа,
 узлового напряжения (двух узлов) ;

2)Баланс активной мощности источников и приемников энергии.



Ответ

Решение:

1)Определение токов в ветвях различными методами:

Метод с использованием законов Кирхгофа предполагает составление уравнений по 1-му и 2-му законам Кирхгофа. Определяем положительные направления токов в ветвях.

Записываем уравнение по 1-му закону Кирхгофа для токов в узле а:

I1+ I2 + I3 = 0 ;

Выбираем положительное направление обхода выделенных контуров аесda и abсеa по часовой стрелке. Записываем уравнение по 2-му закону Кирхгофа для контура аесda:

-Е2 + Е1 = I1R1 - I2R2;

записываем уравнение по 2-му закону Кирхгофа для контура аbcеa:

+Е2 - Е3 = I2R2 - I3R3 ;

Подставляем значения:

I1+ I2 + I3...
