Определить значения всех токов и напряжений. Определить активную, реактивную и полную мощность всех элементов. Построить в масштабе на комплексной плоскости векторную диаграмму токов и напряжений.
«Определить значения всех токов и напряжений. Определить активную, реактивную и полную мощность всех элементов. Построить в масштабе на комплексной плоскости векторную диаграмму токов и напряжений.»
- Электроника, электротехника, радиотехника
Условие:
Расчет электрических цепей однофазного синусоидального тока.
Для электрической цепи, схема которой изображена на рисунке 10, по заданным в таблице 2 параметрам требуется:
1. Определить значения всех токов и напряжений.
2. Определить активную, реактивную и полную мощность всех элементов.
3. Построить в масштабе на комплексной плоскости векторную диаграмму токов и напряжений.
Таблица 2 – Исходные данные

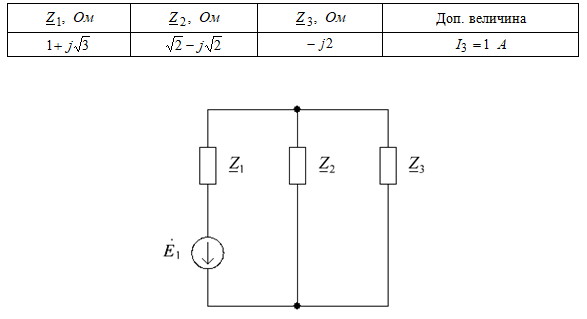

Рисунок 10 – Схема электрической цепи
Решение:
1. Составим расчетную схему, обозначив токи в ветвях (см. рис. 11).

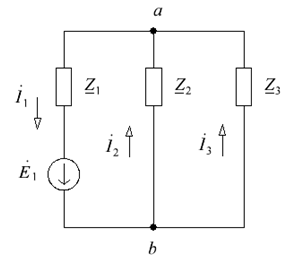

Рисунок 11 Схема замещения электрической цепи

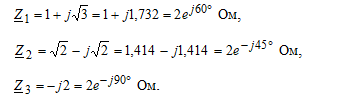

2. Запишем сопротивления ветвей в показательной форме:
3. Определим напряжение на паралл...
