Условие задачи
Определите амплитудные значения и формы напряжения на выходе выбранных цепей, при условии, что на вход подается синусоидальное напряжение с амплитудой UВХ. Диоды считать идеальными. Начертите графики напряжений.
Выпишите из справочника основные параметры диодов, используемых в ваших схемах. Как скажется отличие характеристик реальных диодов от идеальных на работе рассматриваемых электрических цепей?
В схемах, изображенных на рисунке 1, использованы следующие полупроводниковые диоды: VD1, VD2 – КД416А, VD3, VD4 –КД521В, VD5 –ГД113А, VD6 – КС156А, VD7, VD8 –КС191Т, VD9, VD10 – КС405А, VD11 – КС512А, VD12 – КС133А.
Таблица 8
Варианты схем, номиналы сопротивлений резисторов и амплитуда входного напряжения

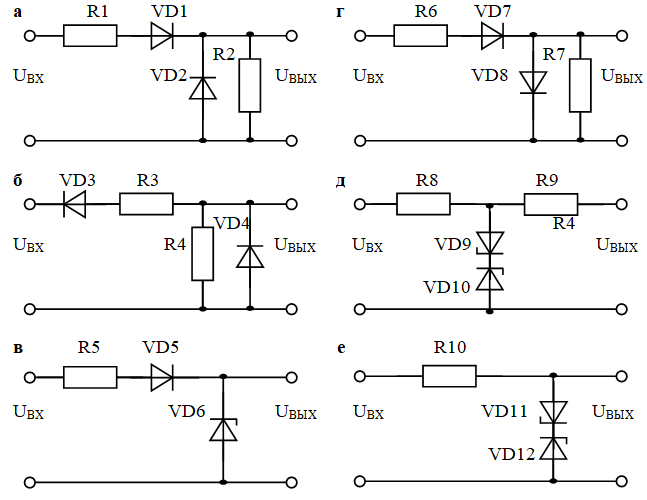

Рисунок 1 – Электрические принципиальные схемы
Методические указания
Для решения задачи необходимо произвести отдельно анализ схемы при воздействии на вход положительной и отрицательной части сигнала. Идеальный диод в прямом включении обладает сопротивлением равным нулю, в обратном включении сопротивление равно бесконечности.
Ответ
В однополупериодной схеме выпрямителя напряжение на вторичной обмотке трансформатора Uвх=35В. Частота напряжения сети 50 Гц, Rн = 20 Ом. Выходное напряжение снимается с делителя, образованного резисторами равной величины.

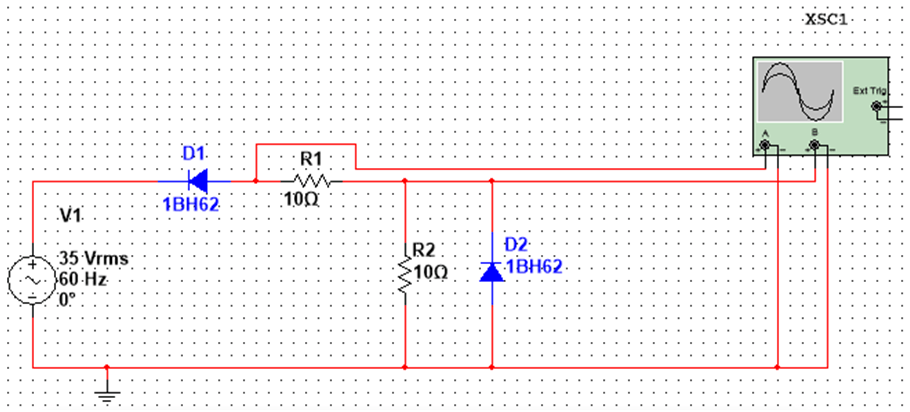

Исходная схема, приведенная на рисунке: б).
