Условие задачи
Необходимо собрать и систематизировать справочную информацию по элементной базе полупроводниковых приборов. В данном задании обобщается информация о полупроводниковых тиристорах.

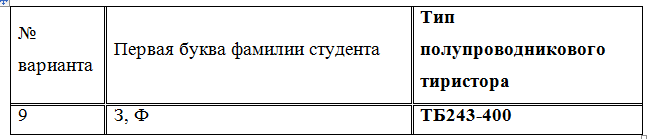

Таблица 2 Формирование варианта задания
1 Расшифруйте буквенно-цифровое обозначение заданного типа полупроводникового тиристора (ГОСТ 10862-72 или ГОСТ 20859.1-89) и выберите одно из его наименований по справочным данным.
2 Кратко опишите технические характеристики полупроводникового тиристора (структуру, область применения, техническое исполнение и модификации).
3 Выпишите основные электрические параметры полупроводникового тиристора (средние и предельно допустимые электрические величины).
4 Найдите (в справочнике) эскиз полупроводникового тиристора в масштабе с указанием размеров.
5 Зарисуйте схему включения полупроводникового тиристора и кратко опишите принцип его работы.
6 Укажите основные преимущества и недостатки применяемого полупроводникового тиристора.
Ответ
Решение:

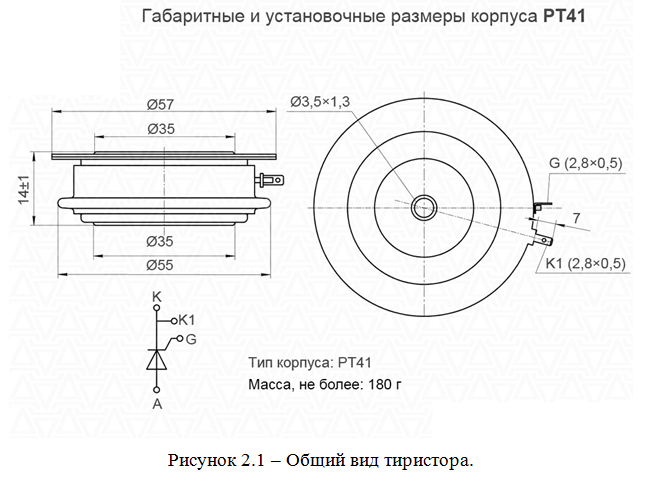

Тиристоры быстродействующие ТБ243 (TF 243) таблеточные тиристоры, регулируют и преобразовывают постоянный и переменный ток до 400А и 630А (в зависимости от серии) частотой до 20 кГц в цепях с напряжением 1000В - 1500В. Тип корпуса тиристоров ТБ143 PT41: диаметр контактной поверхности 35 мм, габаритные размеры 57х14 мм, масса, не более 180 г.
Быстродействующие тиристоры ТБ применяются д...
