Условие задачи
Рассчитать переходный процесс с помощью:
1. Классического метода.
2. Операторного метода.
3. На основании полученного аналитического выражения построить график изменения искомой величины в функции времени в интервале от
меньший по модулю корень характеристического уравнения.

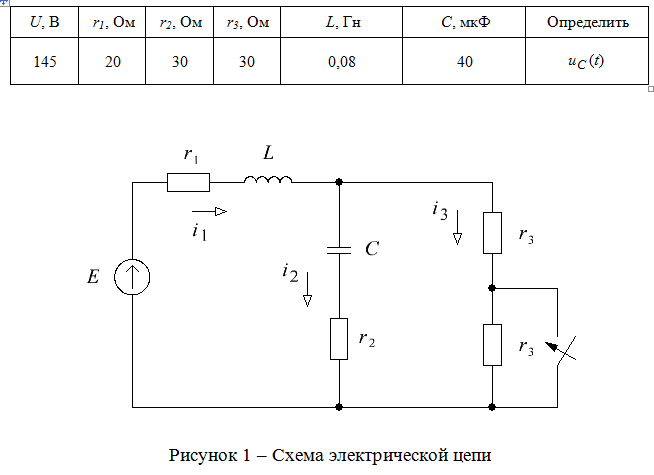

Схема электрической цепи изображена на рисунке 1, исходные данные представлены в таблице 1.
Таблица 1 – Исходные данные
Ответ
1. Классический метод расчета

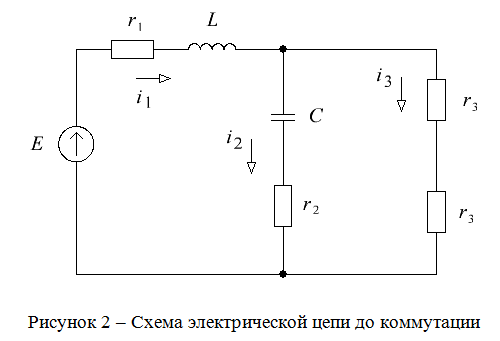

Определим параметры цепи до коммутации (см. рис. 2).
Так как сопротивление конденсатора при постоянном токе бесконечно велико, то в ветви с конденсатором имеем обрыв, следовательно, до замыкания ключа:
