Питание электротехнической установки осуществляется с помощью кабельной линии длиной l. Кабель со свинцовой оболочкой имеет две токопроводящие жилы радиусом R

Питание электротехнической установки осуществляется с помощью кабельной линии длиной l. Кабель со свинцовой оболочкой имеет две токопроводящие жилы радиусом R (Рисунок 1). В качестве электрической изоляции жил друг от друга и жил от оболочки использована конденсаторная бумага. В пористой структуре диэлектрика имеются капилляры, заполненные воздухом (или жидким диэлетриком). К жилам кабеля приложено переменное напряжение, действующее значение которого U, частотой f.

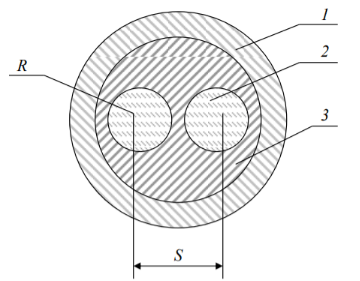

Рисунок 1 - Сечение двужильного кабеля 1- оплётка кабеля; 2- жила кабеля; 3- изоляция кабеля

Учитывая, что электрическое поле внутри кабеля однородно требуется определить:

1. При условии, что поры и капиляры полностью заполнены воздухом (сухая изоляция):

 - ёмкость между жилами кабеля, Cк;

 - сопротивление изоляции между жилами кабеля, Zиз;

- значение тока утечки между жилами кабеля, Iу;

- диэлектрические потери в изоляции кабеля, P;

- пробивное напряжение изоляции между жилами кабеля, Uпр.

2. При условии, что поры и капилляры полностью заполнены жидким диэлектриком (пропитанная изоляция):

 - ёмкость между жилами кабеля, Cкп;

- сопротивление изоляции между жилами кабеля, Zизп;

- значение тока утечки между жилами кабеля, Iуп;

- диэлектрические потери в изоляции кабеля, Pп;

- пробивное напряжение изоляции между жилами кабеля, Uпрп.

3. Заполнить таблица 2 сравнительных данных кабелей без пропитки и с пропиткой.

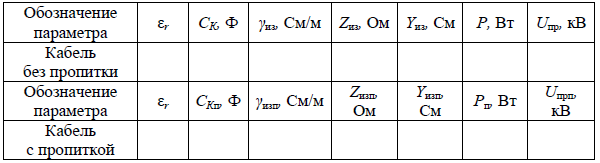

Таблица 2 – таблица сравнительных данных кабельной линии.

4. Анализ влияния пропитки изоляции кабеля на его электрические свойства, (при анализе необходимо указывать, как влияет пропитка изоляции на значение каждого из рассчитанных параметров с использованием теоретических сведений).

5. Вывод о соответствии изоляции пропитанного и непропитанного кабелей требованиям, предъявляемых к кабельной линии правилами устройства электроустановок (ПУЭ)

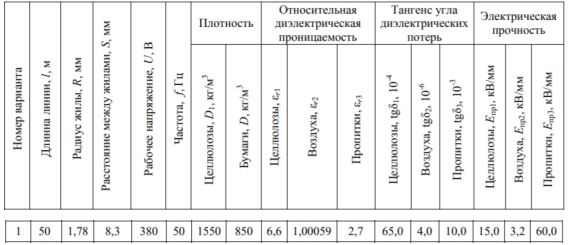

Таблица 1 – исходные данные для решения контрольной работы.
