Условие задачи
1. По исходной схеме (Рис 1) начертить схему замещения электрической цепи с обозначением характера сопротивлений всех ветвей.
2. Указать на схеме условные положительные направления токов в ветвях. Определить токи всех ветвей в комплексной форме.
3. Определить показания приборов.
4. Построить векторную диаграмму токов и напряжений на комплексной плоскости.
5. Построить осциллограмму напряжения во второй ветви.
6. Составить баланс активных и реактивных мощностей.
Исходные данные:
Z1=9e-j45°)=6,364-j6,364 Ом, Z2=-j3 Ом, R3=9 Ом, C3=637 мкФ, Z4=5 Ом, Z5=8e-j77°)=1,800-j7,795 Ом, u(t)=354 sin(ωt+π/3)=354 sin(ωt+60°) B

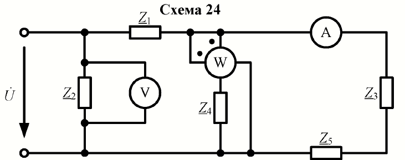

Рис. 1.
Ответ
Дано
Z1=9e-j45)=6,364-j6,364 Ом
Z2=-j3 Ом
R3=9 Ом
C3=637 мкФ
Z4=5 Ом
Z5=8e-j77)=1,800-j7,795 Ом
u(t)=354 sin(t+/3)=354 sin(t+60 ) B

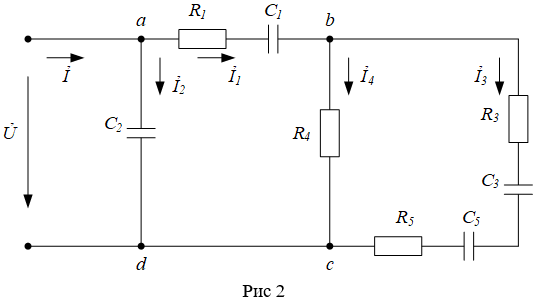

1. Начертим схему замещения электрической цепи с обозначением характера сопротивлений всех ветвей и укажем на схеме условные положительные направления токов в ветвях (Рис 2)
Запишем численные значения активных и реактивных элементов схемы
