Условие задачи
По результатам измерения параметров пассивного двухполюсника, включенного в цепь переменного синусоидального тока, при помощи осциллографа были получены две синусоиды тока и напряжения, представленные на рисунке. Известны цены деления осей времени, напряжения и тока. Необходимо:
- определить период и частоту тока;
- записать мгновенные значения тока и напряжения по показаниям осциллографа;
- записать напряжение и ток пассивного двухполюсника в комплексной форме;
- определить параметры элементов схемы замещения пассивного двухполюсника;
- построить электрическую схему замещения пассивного двухполюсника;
- построить векторную диаграмму токов и напряжений всех элементов двухполюсника.

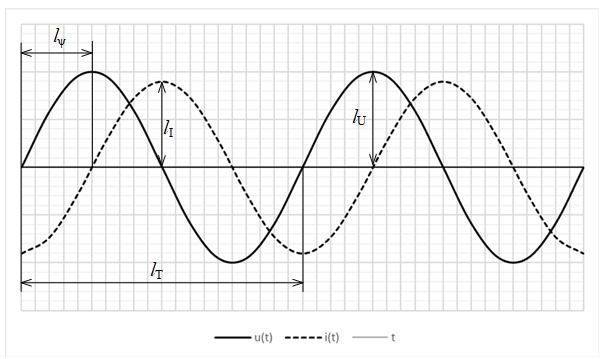

Рис. 4 Показания осциллографа
Таблица 2 – Исходные данные
Ответ
Рис. 5 Показания осциллографа
1. Период и частота тока.
Период:
T=lT∙mt.
По показаниям осциллографа определяем lT=20 дел., с учетом масштаба, период:
T = 20∙80 = 1600 мс = 1,6 с.
Частота:
2. Мгновенные зн...
