По результатам измерения параметров пассивного двухполюсника, включенного в цепь переменного синусоидального тока, при помощи осциллографа были получены две синусоиды тока и напряжения, представленные на рисунке.

По результатам измерения параметров пассивного двухполюсника, включенного в цепь переменного синусоидального тока, при помощи осциллографа были получены две синусоиды тока и напряжения, представленные на рисунке.

Известны цены деления осей времени, напряжения и тока (таблица 6.1).

Необходимо:

- определить период и частоту тока;

- записать мгновенные значения тока и напряжения по показаниям осциллографа;

- записать напряжение и ток пассивного двухполюсника в комплексной форме;

- определить параметры элементов схемы замещения пассивного двухполюсника;

- построить электрическую схему замещения пассивного двухполюсника;

- построить векторную диаграмму токов и напряжений всех элементов двухполюсника.

Таблица 6.1 – Исходные данные к шестой задаче

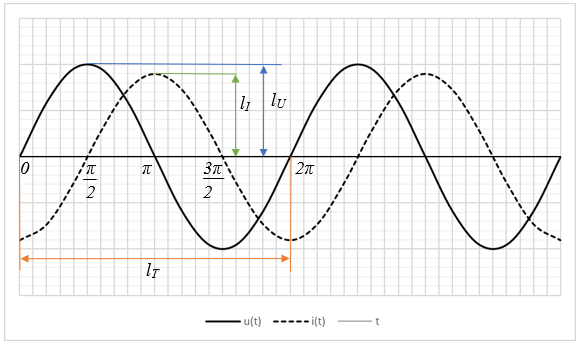

Рисунок 6.9 – Показания осциллографа (данные к шестой задаче)
