Условие задачи
Полезная мощность печи в горячем состоянии Рпол. Ее форма кубическая. Температура внутренней поверхности печи tв, наружной tнар.
Внутренние размеры печи a×b×c.
Теплоизоляция состоит из слоя шамота толщиной σш и слоя вермикулита. Определить температуру на границе слоев изоляции и толщину слоя вермикулита σш, при которой тепловой к.п.д. горячей печи будет равен заданному.

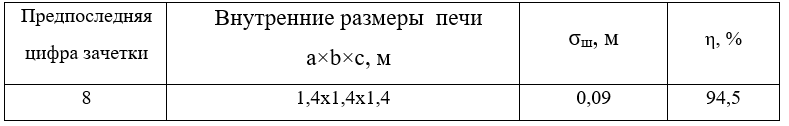

Таблица 1
Таблица 2
Ответ
Полезная мощность печи в горячем состоянии 13 кВт. Ее форма кубическая. Температура внутренней поверхности печи tв = 180С, наружной tнар = 30С. Внутренние размеры печи 1.41.41.4 м. Теплоизоляция состоит из слоя шамота толщиной ш = 0,09 м и слоя вермикулита. Определить температуру на границе слоев изоляции и толщину слоя вермикулита, при которой тепловой к.п.д. горячей печи будет равен 94.5%.
Мощность потерь
Pпот=Pпол/-Pпол=13/0.945-13=0.757кВт;
Примем ориентировочно температуру на границе слоев изоляции 175С. Тогда средняя температура шамота:
ш.ср=180+175/2=267.5 ℃.
Теплопровод...
