решение задачи на тему:

По условиям, представленным в задаче, необходимо узнать: токи во всех ветвях схемы; падения напряжений на всех резисторах; мощность, развиваемую источником энергии и рассеиваемую на нагрузке; проверить правильность решения методом баланса мощностей.

Дата добавления: 09.09.2024

Условие задачи

Исходные данные:

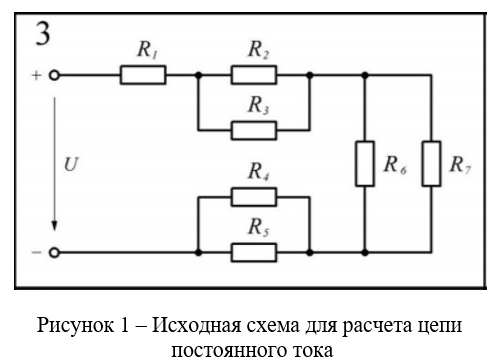

– схема цепи постоянного тока (рисунок 1);

– напряжение источника постоянного напряжения U = 25 В;

– сопротивление резисторов: R1 = 10 Ом, R2 = 7 Ом, R3 = 4 Ом, R4 = 2 Ом, R5 = 15 Ом, R6 = 9 Ом, R7 = 4 Ом.

Рассчитать:

1) токи во всех ветвях схемы;

2) падения напряжений на всех резисторах;

3) мощность, развиваемую источником энергии (Ри) и мощность, рассеиваемую на нагрузке (Рн);

4) проверить правильность решения методом баланса мощностей.

Ответ

Данная схема имеет смешанное соединение резисторов, поэтому будем решать задачу методом свертывания.

1 Определим эквивалентное сопротивление Rэкв цепи.

1.1 Резисторы R2 и R3 соединены параллельно, поэтому общее сопротивление R23 находим по формуле:

1/R23 =1/R2 +1/R3, (1.1)

где R23 сопротивление участка, Ом;

R2, R3 сопротивление резисторов, Ом.

Вычислим:

1/R23 =1/7+1/4 .

Приведем полученное выражение к общему знаменателю:

1/R23 =4/28+7/28=(4+7)/28=11/28 ,

тогда

R23=28/11 = 2,54 Ом.

1.2 Резисторы R7 и R6 соединены параллельно, поэтому общее ...
