Условие задачи
По заданной марке и статическим характеристикам полевого транзистора выполнить графоаналитические расчеты для усилительного каскада с общим истоком (ОИ):
а) записать исходные данные:
- марка транзистора КП302А, тип транзистора полевой, канал типа n,
- напряжение источника питания стоковой цепи ЕС =18 В;
- параметры рабочей точки:
- значение тока стока при отсутствии входного сигнала IС0=5 мА;
- значение напряжения сток-исток при отсутствии входного сигнала UСИ0=7,5 В.
б) нарисовать электрическую принципиальную схему усилителя с ОИ;
в) нарисовать входную (стоко-затворную) и выходную ( стоковую ) характеристики полевого транзистора с ОИ;
г) показать рабочую точку (по заданным IС0, UСИ0);
д) рассчитать малосигнальные электрические параметры и построить эквивалентную схему полевого транзистора на низкой частоте;
е) построить линию нагрузки;
ж) построить на характеристиках временные диаграммы токов и напряжений и выявить наличие или отсутствие искажений формы сигнала;
з) для линейного (малоискажающего) режима усиления определить входное сопротивление RВХ и выходное RВЫХ, а также коэффициенты усиления по току КI, по напряжению КU и по мощности КР.
Ответ

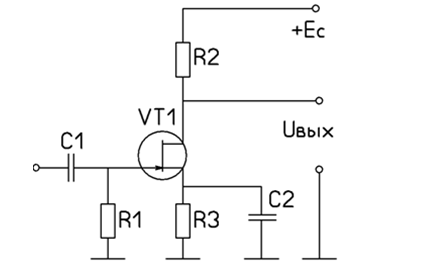

Электрическая принципиальная схема усилительного каскада с общим истоком (ОИ) показана на рис. 3.1.
Рисунок 3.1. Схема усилительного каскада с общим истоком (ОИ)
Выходная характеристика транзистора приведена на рис. 3.2, входная, построенная для напряжения UСИ0 =7, 5 В на рис.3.3 Данные для построения входной характеристики приведены в таб...
