По заданной марке и статическим характеристикам полевого транзистора выполнить графоаналитические расчеты для усилительного каскада с общим истоком (ОИ ):

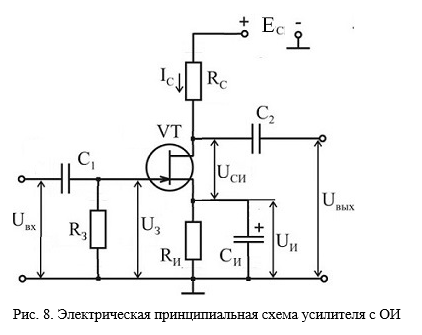

- нарисовать электрическую принципиальную схему усилителя с ОИ;

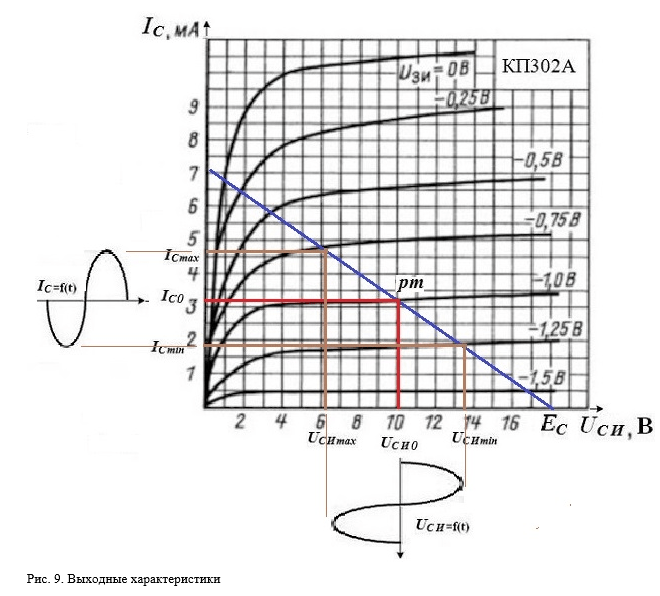

- нарисовать входную и выходную характеристики полевого транзистора с ОИ;

- показать рабочую точку по заданным I_С0, U_СИ0;

- рассчитать малосигнальные электрические параметры и построить эквивалентную схему полевого транзистора на низкой частоте;

- построить линию нагрузки;

- построить на характеристиках временные диаграммы токов и напряжений и выявить наличие или отсутствие искажений формы сигнала;

- для линейного  ( малоискажающего ) режима усиления определить  входное и выходное  сопротивления R_ВХ ; R_ВЫХ, коэффициенты усиления по току К_I, напряжению К_U и мощности К_Р.

Исходные данные:

- марка транзистора  КП302А тип транзистора полевой с p-n-переходом, канал типа n;
- рассеиваемая мощность сток-исток:  Р_{си max} = 300 мВт= 0,3 Вт;

- напряжение источника питания стоковой цепи Е_С = 18  В;

- параметры рабочей точки: значение тока стока при отсутствии входного сигнала I_С0= 3,2  мА,

 значение напряжения сток-исток при отсутствии входного сигнала     U_СИ0 =10 В.
