Условие задачи
Для схемы (рисунок 1) выполнить следующие расчеты:
а) По заданным величинам мощности и оборотов двигателя выбрать по каталогу двигатель и определить для него номинальный и пусковой токи при напряжении 380 В; выбрать сечение кабеля или провода в трубе на участке – от силового пункта (СП) до асинхронного двигателя (АД).
б) По заданной расчетной нагрузке Iр выбрать сечение кабеля, питающего СП от комплектной трансформаторной подстанции (КТП).
в) Определить токи трехфазного и однофазного короткого замыкания в точках К1, К2, К3.

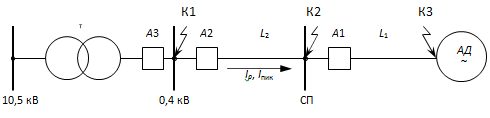

Рисунок 1 – Схема для практической работы «Расчет токов короткого замыкания в сетях до 1000 В»
Таблица 4 – Исходные данные для практической работы «Расчет токов короткого замыкания в сетях до 1000 В»
Ответ
1. Выбираем двигатель АИР 160М6. Его технические характеристики показаны в таблице № 5.
Таблица 5 Технические характеристики электродвигателя АИР 160М6 (5А 160М6)
2. Пусковой ток двигателя:
Iпуск = Iном ∙ Кп = 31 ∙ 6,8 = 210,8 А
3. Выбираем провод на участке от СП до АД.
Марка провода АВВГ.
А токопроводящая жила алюминиевая
В изоляция жил из поливинилхлорида
В оболочка поливинилхлорида
Г кабе...
