По заданным вольтамперным характеристикам нелинейных резисторов и значениям заданных величин (ЭДС, напряжений и токов) рассчитать методом двух узлов величины (напряжения и токи) в заданной схеме, содержащей нелинейные резисторы и источники постоянной ЭДС.
«По заданным вольтамперным характеристикам нелинейных резисторов и значениям заданных величин (ЭДС, напряжений и токов) рассчитать методом двух узлов величины (напряжения и токи) в заданной схеме, содержащей нелинейные резисторы и источники постоянной ЭДС.»
- Электроника, электротехника, радиотехника
Условие:
По заданным вольтамперным характеристикам нелинейных резисторов и значениям заданных величин (ЭДС, напряжений и токов) рассчитать методом двух узлов величины (напряжения и токи) в заданной схеме, содержащей нелинейные резисторы и источники постоянной ЭДС.
Решение:

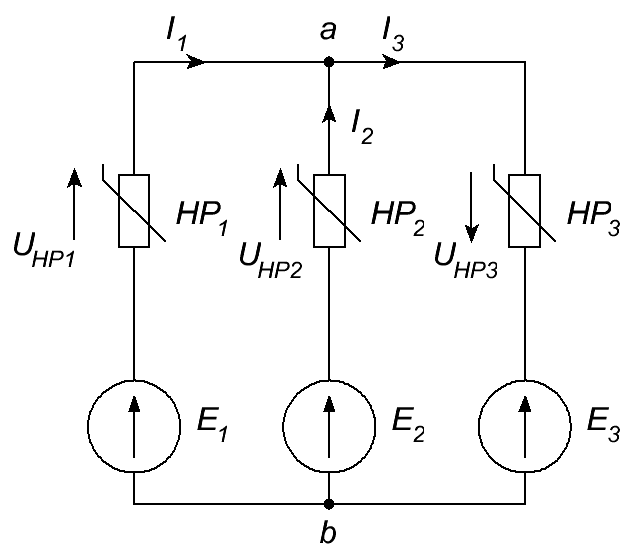

Для заданной схемы составляем систему уравнений по законам Кирхгофа.
Выполняем графическое решение задачи методом 2-х узлов.
На рис. 1 строим зависимости
Линию 1.2. получаем путем графического вычитания ...
