Условие задачи
Построение нагрузочной диаграммы, выбор электродвигателя, построение механических характеристик, определение продолжительности пуска, оценивание условия запуска электродвигателя с нагрузкой, выбор сечение токоведущих жил линии.
Для системы трехфазный асинхронный электродвигатель – рабочая машина (двигатель питается от электросети напряжением 380/220 В):
1. По данным нагрузочной диаграммы, используя метод эквивалентных величин, определить необходимую мощность приводного электродвигателя по нагреву. Выбрать в качестве приводного электродвигателя по каталогу электродвигатель сельскохозяйственного назначения или четырехполюсный асинхронный двигатель общепромышленного назначения серии 4А.
2. Рассчитать и построить механическую характеристику электродвигателя ω = f1(MД), определить мощность, потребляемую из сети в номинальном режиме, номинальный и пусковой ток электродвигателя.
3. Рассчитать и построить на том же графике механическую характеристику рабочей машины ω = f2(МС), приведенную к угловой скорости вращения вала электродвигателя.
4. Определить графоаналитическим методом (методом площадей) продолжительность пуска электродвигателя с нагрузкой при номинальном напряжении.
5. Оценить условия запуска электродвигателя с нагрузкой при снижении питающего напряжения на ΔU %.
6. Выбрать сечение токоведущих жил линии, питающей АД от распределительного пункта (РП). Проверить, запустится ли АД при пуске вхолостую в условиях, когда напряжение на шинах РП равно номинальному. При проверке исходить из того, что пуск АД возможен, если напряжение на его зажимах UД⩾0,8·UД.ном.

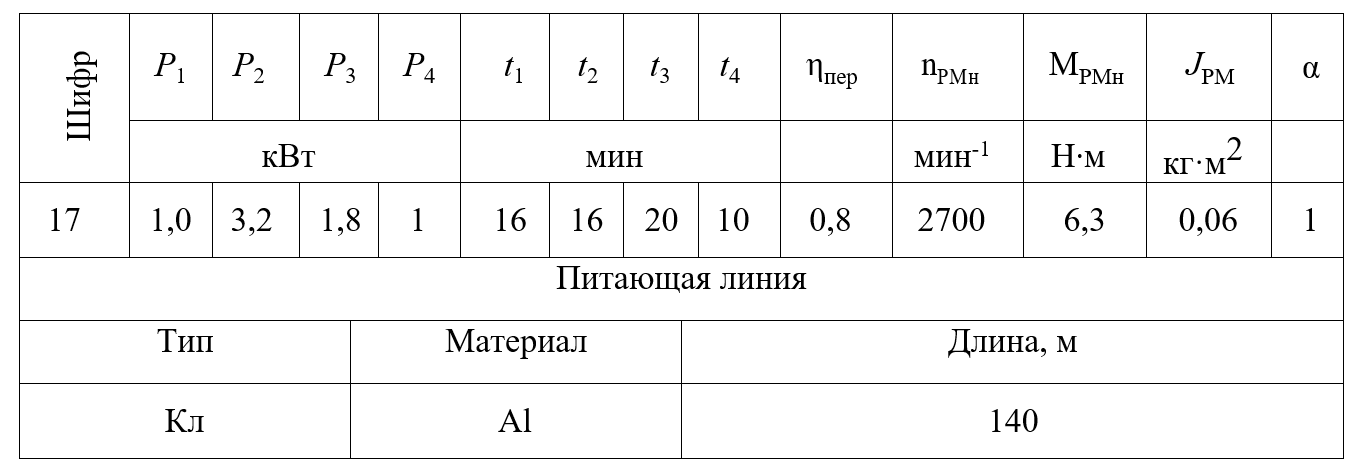

Таблица 1.1 – Исходные данные.
Ответ
1.Нагрузочная диаграмма представлена на рисунке 1.1.

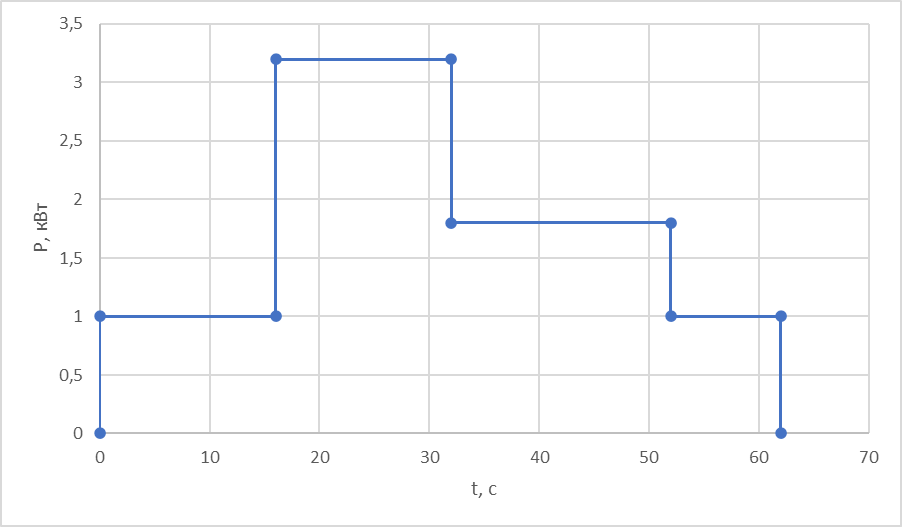

Рисунок 1.1 Нагрузочная диаграмма.
Эквивалентная по нагреву мощность нагрузки на валу электродвигателя PЭ рассчитывается по выражению:
Мощность элек...
