Построить график распределения действующих значений напряжения U и тока I в линии и в элементах согласующего устройства (трансформаторе, шлейфе) после согласования, считая, что действующее значение генератора U1 осталось неизменным.

1. Построить график распределения действующих значений напряжения U (х) и тока I (x) вдоль линии (x отсчитывается от конца линии).
2. Рассчитать согласующее устройство заданного типа.
3. Построить график распределения действующих значений напряжения U и тока I в
линии и в элементах согласующего устройства (трансформаторе, шлейфе) после согласования, считая, что действующее значение генератора U₁ осталось неизменным.

Исходные данные

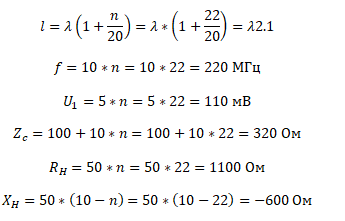

1. Длина и волновое сопротивление линии, действующее значение напряжения и частота генератора определяются по n = 22.

2. Комплексное сопротивление нагрузки на заданной частоте определяется из соотношений:

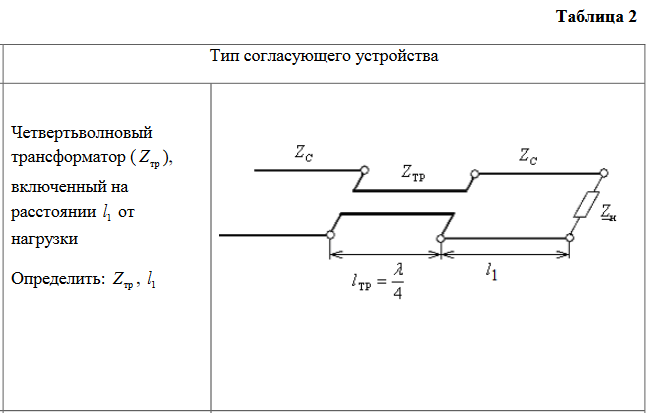

3. Тип согласующего устройства задается в таблице 2.
