Условие задачи
Построить графики изменения тока, напряжений uR, uL, ЭДС самоиндукции ℓL.
Цепь с заданным напряжением U, индуктивностью L и активным сопротивлением R замыкается накоротко. Данные для расчетов в таблице 15.

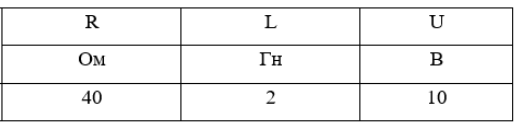

Таблица 15 – Исходные данные
Ответ

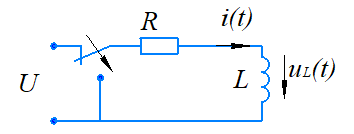

Рисуем схему:
Определим ток через индуктивность, как сумму вынужденной и свободной составляющих:
Независимое начальное условие из схемы до коммутации:
