Условие:

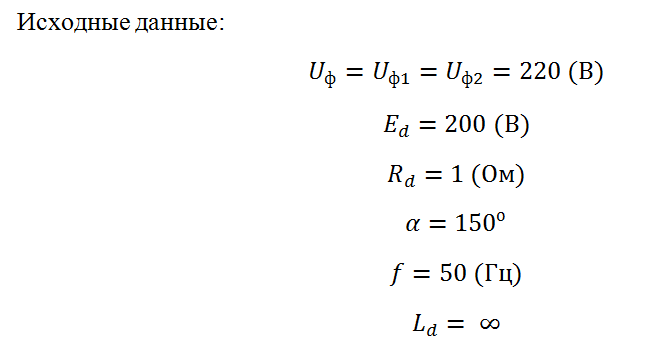

Построить кривые и определить значения выпрямленного напряжения Ud, выпрямленного тока Id и действующих значений токов сетевой и вентильной обмоток преобразовательного трансформатора в схеме, показанной на рис. 1.1. Трансформатор и вентили идеальные.
Исходная схема:
Решение:
Принимая во внимание значение угла управления
и полярность противо-ЭДСприходим к выводу, что преобразователь работает в инверторном режиме. Так как индуктивность сглаживающего реактора велика, проводимость будет непрерывной. Кривые напряжения и токов показаны на рис. 1.2.
