Построить кривые тока в одном тиристоре и напряжения на его выводах для вычисления угла управления и коммутации.

«Построить кривые тока в одном тиристоре и напряжения на его выводах для вычисления угла управления и коммутации.»
  • Электроника, электротехника, радиотехника

Условие:

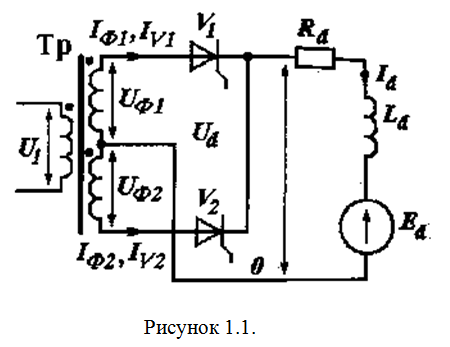

Резистор с сопротивлением Rd=0,2 Ом и сглаживающий реактор с индуктивностью присоединены к цепи постоянного тока преобразователя со схемой соединения на рисунке 1.1, работающего в инверторном режиме.

         Какой угол управления должен быть установлен, чтобы противо-ЭДС источника постоянного тока равнялась Ed=80 В, а среднее значение выпрямленного тока было равно 100 А?

         Напряжение вентильной полуобмотки UФ1=UФ2=200 В, индуктивность коммутации La=1 мГн. Вентили и электрическая схема идеальные. Определить угол коммутации.

         Построить кривые тока в одном тиристоре и напряжения на его выводах для вычисления угла управления и коммутации.

Решение:

Среднее значение напряжения нагрузки схемы выпрямителя определяется выражением:

Выразим угол управления тиристорами:
