  4. Построить потенциальную диаграмму для цепи, если E1=24 В, E2=20 В, E3=80 В, R01=R02=2 Ом, R03=1 Ом, R1=R2=15 Ом, R3=25 Ом....

Построить потенциальную диаграмму для цепи, если E1=24 В, E2=20 В, E3=80 В, R01=R02=2 Ом, R03=1 Ом, R1=R2=15 Ом, R3=25 Ом.

«Построить потенциальную диаграмму для цепи, если E1=24 В, E2=20 В, E3=80 В, R01=R02=2 Ом, R03=1 Ом, R1=R2=15 Ом, R3=25 Ом.»
  • Электроника, электротехника, радиотехника

Условие:

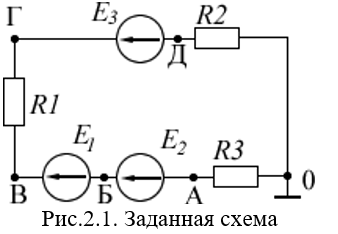

Построить потенциальную диаграмму для цепи, если
E1=24 В,E2=20 В,E3=80 В,R01=R02=2 Ом,R03=1 Ом, R1=R2=15 Ом,R3=25 Ом.

Решение:

1. Определяем общее ЭДС цепи и по нему определяем направление тока в цепи:
Eэкв=E3-E2-E1=80-20-24=36 B

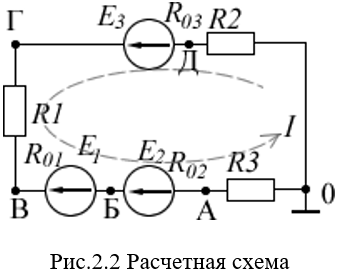

Расчетная схема показана на (рис.2.2):

Общее сопротивление всей цепи:

R=R01+R1+R02+R2+R03+R3=2+15+2+15+1+25=60 Ом

Ток в цепи
