Построить схему двоичного счётчика с заданными по варианту параметрами и приведёнными микросхемами. Счётчик должен считать от начального числа до заданного числа (от 23 до 233)
«Построить схему двоичного счётчика с заданными по варианту параметрами и приведёнными микросхемами.
Счётчик должен считать от начального числа до заданного числа (от 23 до 233)»
- Электроника, электротехника, радиотехника
Условие:
Построить схему двоичного счётчика с заданными по варианту параметрами и приведёнными микросхемами.
Счётчик должен считать от начального числа до заданного числа (от 23 до 233)
Заданные микросхемы.
Решение:
Конечное состояние счетчика 23310 = 111010012.
Разрядность счетчика равна 8.
Начальное состояние счетчика 2310 = 000101112.

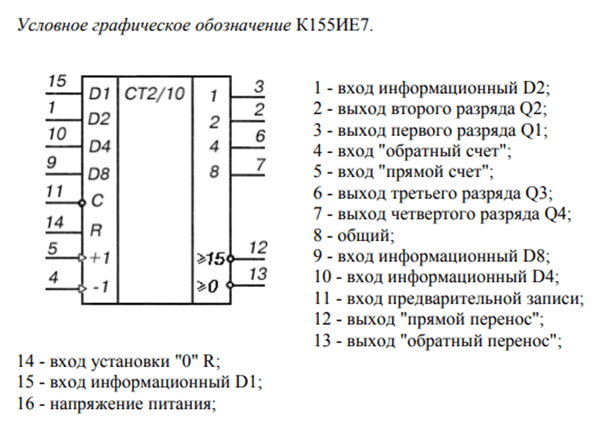

Для реализации счетчика необходимо 2 микросхемы К155ИЕ7, соединенных последовательно.
Составим схему счетчика.
На информационные входы счетчиков подадим число начального состояния в двоичном коде 0001 01112 (0...
