Условие задачи

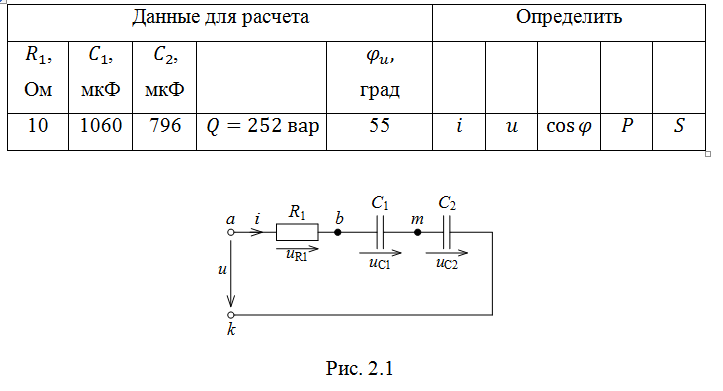

Электрическую цепь, схема которой изображена на рис. 2.1, рассчитать при частоте по данным табл. 2.1 Построить топографическую векторную диаграмму.
Таблица 2.1
Ответ
Угловая частота переменного тока:

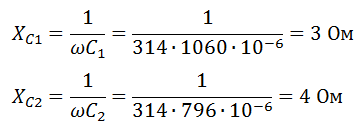

Определим реактивные сопротивления элементов цепи:
Полное сопротивление цепи:
