Постройть в масштабе векторную диаграмму цепи
«Постройть в масштабе векторную диаграмму цепи»
- Электроника, электротехника, радиотехника
Условие:

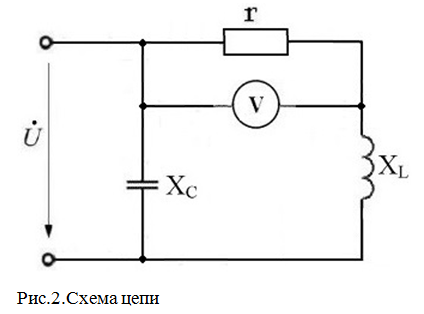

Постройте в масштабе векторную диаграмму цепи
Дано:
u = 100√2sinωt В; XL= 8 Ом, XС= 10 Ом, UV= 60 В.
Решение:
Комплексное выражение напряжения на входе цепи
U=(1002/2)ej0ᵒ =100 В;
комплексное сопротивление левой ветви
ZС =- jXС=- j10 = 10е-j90ᵒ Ом.
комплексное сопротивление индуктивности
ZL = jXL= j8 = 8еj90ᵒ Ом.
комплексный ток левой ветви
IС = U /ZС = 100/ ZС =100/10е-j90ᵒ = 10еj90ᵒ A.
...
