Потребитель электроэнергии, фазы которого имеют комплексные сопротивления: и соединены в трехфазную электрическую цепь «треугольником» (рисунок 2.1), питается симметричной системой линейных напряжений: Данные по вариантам задания приведены в таблице 3.2.

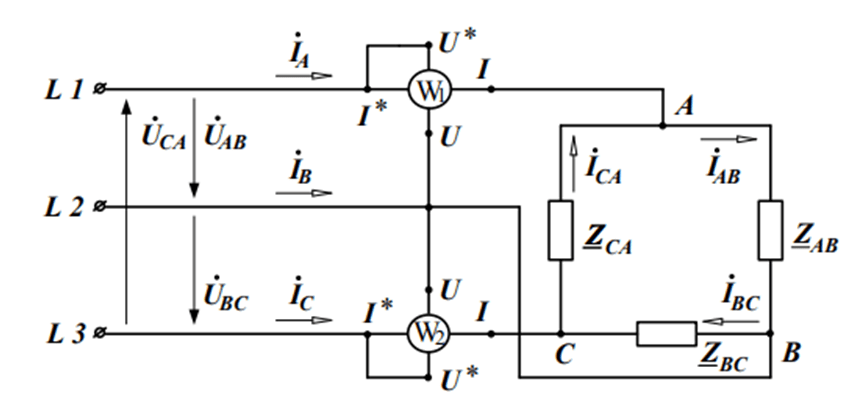

Рисунок 2.1. Включение потребителей по схеме треугольник

Определить

− фазные IФ и линейные IЛ токи потребителя;

− показания ваттметров W1 и W2;

− полную и реактивную мощности всей системы;

− активную мощность системы по формуле Арона.

Построить

− векторную диаграмму токов и напряжений с учетом характера нагрузки.

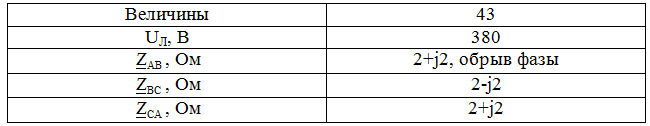

Таблица 3.2

Решение:

1. Запишем комплексные сопротивления в показательной форме:

При обрыве фазы АВ:

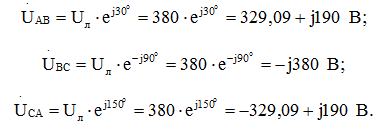

2. При соединении нагрузки треугольником фазное напряжение равно линейному:

3. Фазные токи при несимметричной нагрузке не р...
