Построить временные диаграммы сигналов Q_1, Q_2, Q_3, приведенной ниже схемы на D-триггерах для шести тактов при подаче на его вход двоичного кода 1100. Исходные состояния триггеров нулевые.
«Построить временные диаграммы сигналов Q_1, Q_2, Q_3, приведенной ниже схемы на D-триггерах для шести тактов при подаче на его вход двоичного кода 1100. Исходные состояния триггеров нулевые.»
- Электроника, электротехника, радиотехника
Условие:
Построить временные диаграммы сигналов
приведенной ниже схемы на D-триггерах для шести тактов при подаче на его вход двоичного кода 1100. Исходные состояния триггеров нулевые.

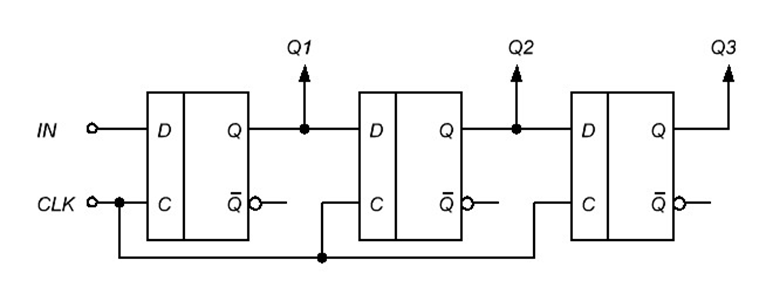

Рисунок 9. Исходная схема
Решение:
Временные диаграммы, поясняющие работу схемы, представлены на рисунке ниже.
