Постройте принципиальную электрическую схему RS-триггера в соответствии с электрическим сопряжением на базе логических элементов, предложенных в таблице 23. Приведите таблицу истинности получившейся схемы.
- Электроника, электротехника, радиотехника
Условие:
Постройте принципиальную электрическую схему RS-триггера в соответствии с электрическим сопряжением на базе логических элементов, предложенных в таблице 23. Приведите таблицу истинности получившейся схемы.

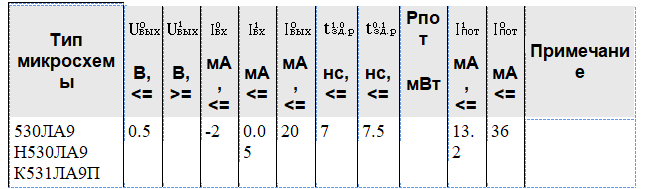

Таблица 23
Типы микросхем
Методические указания
Для решения данной задачи, необходимо рассмотреть какие логические элементы располагаются в предлагаемой микросхеме и на базе данных элементов разработать логическую схему, реализующую работу RS-триггера.
Решение:
К531ЛА9 4 элемента 2И-НЕ.
Технические характеристики.
Синхронный RS-триггер имеет дополнительный вход синхронизации, который также называют тактирующим входом. Синхронизирующий вход разрешает прием сигналов с информационных входов. При наличии синхросигнала происходит переключение триггера. При отсутствии сигнала на синхровходе информационные сигналы не влияют на состояние триггера.
Достоинство синх...
