Постройте векторную диаграмму цепи и поясните построение. Найдите полное сопротивление цепи. Какие преобразования в схеме следует произвести, чтобы реактивная мощность была равна нулю?
«Постройте векторную диаграмму цепи и поясните построение. Найдите полное сопротивление цепи. Какие преобразования в схеме следует произвести, чтобы реактивная мощность была равна нулю?»
- Электроника, электротехника, радиотехника
Условие:

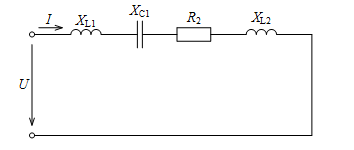

В цепь синусоидального напряжения подключены последовательно активные, индуктивные и емкостные сопротивления. По заданным значениям сопротивлений и одной из дополнительных параметров определите ток в цепи I, напряжение U, активную P, реактивную Q и полную S мощности, угол сдвига фаз
между током и напряжением. Постройте векторную диаграмму цепи и поясните построение. Найдите полное сопротивление цепи. Какие преобразования в схеме следует произвести, чтобы реактивная мощность была равна нулю
Исходные данные:
Решение:
Определяем полное сопротивление цепи:
Определяем ток в цепи:
Находим коэффициент мощности цепи. Во избежание потери знака угла (косинус функция четная) определяем
