Постройте зависимости мгновенных значений первичного, вторичного и выпрямленного токов от времени. По результатам расчётов осуществите подбор полупроводниковых диодов, выбор обоснуйте.

Однофазный неуправляемый выпрямитель

  Заданный по варианту неуправляемый выпрямитель работает от сети переменного тока с действующим напряжением U₁, коэффициент трансформации понижающего трансформатора k_тр, сопротивление нагрузки постоянному току R₀, действующее напряжение вторичной обмотки трансформатора U₂, выпрямленное значение напряжения на нагрузке U0, действующее значение тока первичной обмотки трансформатора I₁, действующее значение тока вторичной обмотки трансформатора I₂ (I₂₁, I₂₂), выпрямленное значение тока нагрузки I₀, мощность нагрузки P₀, мощность трансформатора S_тр.

Считая диоды идеальными, согласно варианту задания определите:

- недостающие в табл. 1.1 величины;

- постройте зависимости мгновенных значений первичного, вторичного и выпрямленного токов от времени;

- по результатам расчётов осуществите подбор полупроводниковых диодов, выбор обоснуйте.

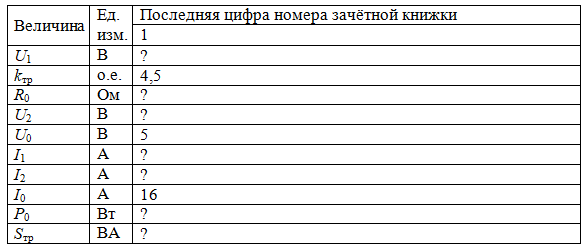

Таблица 1.1

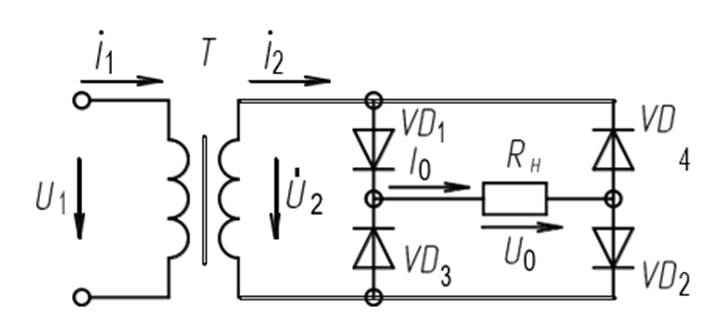

Рис. 1
