Условие задачи
Потребитель электроэнергии, фазы которого имеют комплексные сопротивления: и соединены в трехфазную электрическую цепь «треугольником» (рис. 4), питается симметричной системой линейных напряжений: UАВ = UВС = UСА = UЛ. Данные по варианту задания приведены в таблице 3.2.

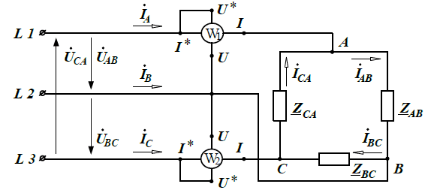

Рис.4. Включение потребителей по схеме треугольник
Таблица 3.2
Определить
− фазные IФ и линейные IЛ токи потребителя;
− показания ваттметров W1 и W2;
− полную и реактивную мощности всей системы;
− активную мощность системы по формуле Арона.
Построить
− векторную диаграмму токов и напряжений с учетом характера нагрузки.
Ответ
1. Перерисуем схему для исходных данных задачи (рис.5)

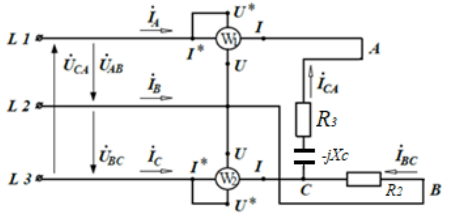

Рис. 5. Схема включения трехфазного потребителя
2. Фазное напряжение
Напряжения фаз сдвинуты относительно друг друга на угол 120. Напряжения фазы В ...
