Условие задачи
Потребитель электроэнергии, фазы которого имеют комплексные сопротивления Z1=12-j5 Ом, Z2=10 Ом, Z3=5+j12 Ом, включен в трехфазную электрическую цепь с симметричной системой линейных напряжений 380/220 В. Известно номинальное напряжение потребителя Uном=220 В.
Определить:

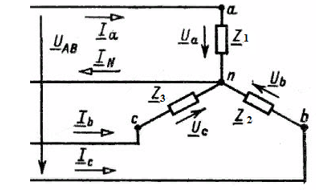

- вид соединения фаз потребителя и составить электрическую схему питания;
- токи во всех проводах сети;
-активную, реактивную и полную мощность всей системы;
- коэффициент мощности полученной системы.
Построить векторную диаграмму токов и напряжений все сети.
Ответ
Фазы потребителя соединены по схеме звезда, так как фазное напряжение потребителя не равно линейному напряжению источника.

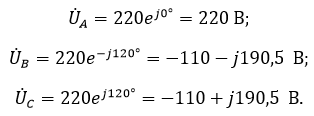

Представляем фазные напряжения в комплексной форме:
Представляем полные сопроти...
