Потребитель электроэнергии, фазы которого имеют комплексные сопротивления ZAB, ZBC, ZCA и соединены в трехфазную электрическую цепь «треугольником» (рис. 1), питается симметричной системой линейных напряжений: UAB=UBC=UCA=UЛ.

«Потребитель электроэнергии, фазы которого имеют комплексные сопротивления ZAB, ZBC, ZCA и соединены в трехфазную электрическую цепь «треугольником» (рис. 1), питается симметричной системой линейных напряжений: UAB=UBC=UCA=UЛ.»
  • Электроника, электротехника, радиотехника

Условие:

Потребитель электроэнергии, фазы которого имеют комплексные сопротивления  ZAB, ZBC, ZCA и соединены в трехфазную электрическую цепь «треугольником» (рис. 1), питается симметричной системой линейных напряжений: UAB=UBC=UCA=UЛ.

Определить

- фазные  IФ и линейные IЛ токи потребителя;

- показания ваттметров W1 и W2;

-  полную и реактивную мощности всей системы;

- активную мощность системы по формуле Арона.

Построить векторную диаграмму токов и напряжений с учетом характера нагрузки.

Исходные данные:

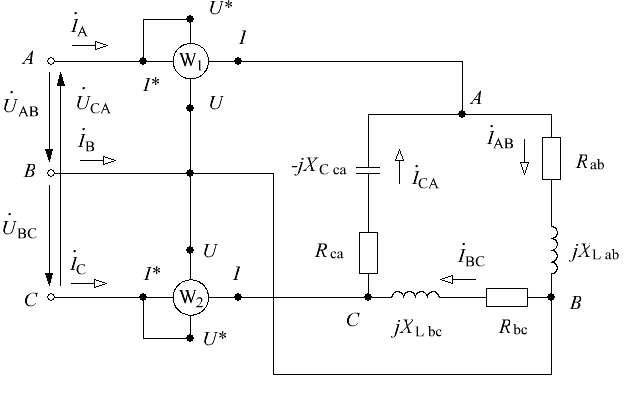

Рисунок 4 – Схема электрической цепи

Решение:

Запишем значения сопротивлений фаз в показательной форме:

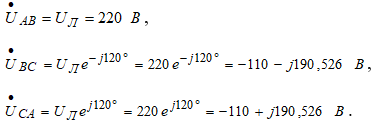

Запишем значения линейных напряжений в комплексном виде:

Определим фазные токи с помощью закона Ома:
