Условие задачи
Представлена схема цепи рис. 1. На схеме показаны принятые положительные направления токов в ветвях, номера токов соответствуют номерам ветвей.
Пользуясь законами Кирхгофа и законом Ома, определить все неизвестные токи и сопротивления, величину и полярность ЭДС E и величину напряжения U, приложенного к схеме. Для проверки правильности расчета составить уравнение баланса мощностей. Определить показание вольтметра.
Исходные данные:
R1 = 2 Ом; R2 = 3 Ом; R3 = 9,7 Ом; R5 = 2 Ом; R6 = 6 Ом;
I1 = 2,5 A; I3 = 1,5 A; I5 = 0,5 A.
R4=? I2, I6 =? E=? U=?
Ответ
Дано:
R1= 2 Ом; R2= 3 Ом; R3= 9,7 Ом; R5= 2 Ом; R6= 6 Ом;
I1= 2,5 A; I3= 1,5 A; I5= 0,5 A.
R4=? I2, I6=? E=? U=?

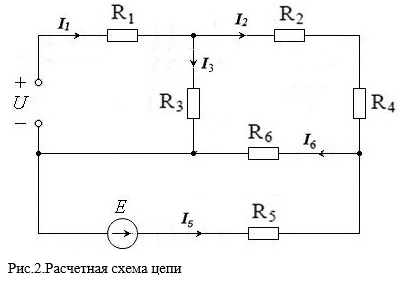

Перерисуем схему в виде
по 1-м...
