Условие задачи

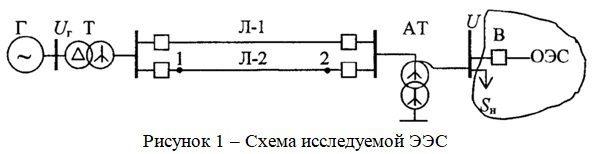

При отключении выключателя В в электрической системе (см. рис. 1.1) требуется определить критическое напряжение на шинах нагрузки и коэффициент запаса устойчивости по напряжению при условиях:
- Две линии находятся в работе, генераторы оснащены АРВ ПД.
- Одна линия отключена, генераторы оснащены АРВ ПД.
- Одна линия отключена, генераторы не имеют АРВ.
Ответ
Для определения критического напряжения узла нагрузки используем практический критерий устойчивости в виде неравенства
, где Е эквивалентная ЭДС системы, U напряжение на шинах нагрузки.
Схемы замещения системы электроснабжения потребителей в рассматриваемых режимах показаны на рисунке 4.1
