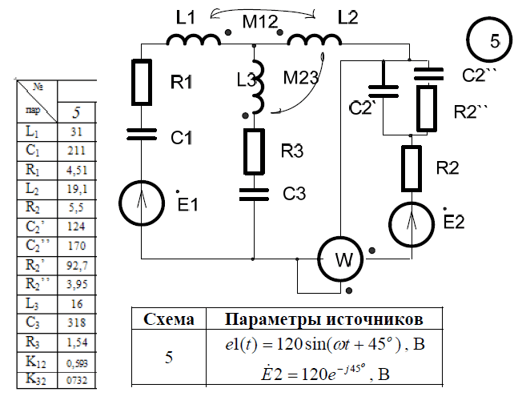

Условие задачи
При отсутствии индуктивных связей между катушками определить:
а) токи во всех ветвях схемы;
б) составить баланс комплексных мощностей;
в) определить ток ветви 2 методом эквивалентного источника (генератора);
г) определить показание ваттметра;
д) построить векторно-топографическую диаграмму цепи.
Ответ

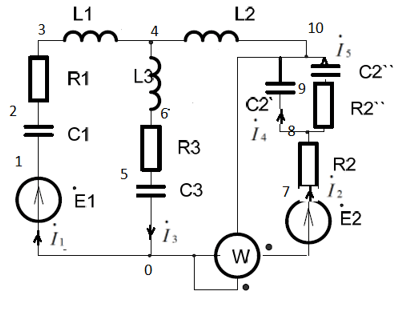

Схема без учета индуктивных связей.
Удаляем обозначения связей. Обозначаем условные направления токов, обозначаем точки на схеме.

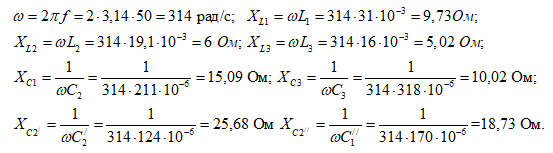

Рассчитаем сопротивления реактивных элементов.
Составим схему замещения д...
