Дано:U=220B, Z1=5+j8Ом, Z2=Z3=20+j20Ом. Найти: 1, 2, 3.
«Дано:U=220B, Z1=5+j8Ом, Z2=Z3=20+j20Ом. Найти: 1, 2, 3.»
- Электроника, электротехника, радиотехника
Условие:
Дано:U=220B, Z1=5+j8Ом, Z2=Z3=20+j20Ом. Найти: 1, 2, 3.

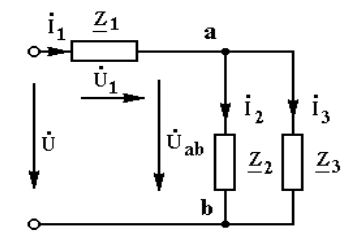

Рис. 3.8. Схема смешанного соединения элементов
Решение:
Порядок расчета:
1. Эквивалентное сопротивление параллельного участка Z23 = Z2 Z3/( Z2 + Z3) = 10 + j10 = 14,1ej45 Ом.
2. Полное комплексное сопротивление всей цепи
Z=Z1 +Z23 =5+j8+10+j10=15+j18=23,48ej50,19 Ом.
3. Найдём токи: 1 = /Z = 220ej0 / 23,48ej50,19 = 9,37e -j50,19 =...
