Условие задачи
Дано:R1 =10Oм,R2 =15Oм,R3 =20Oм,R4 =25Oм, E1 = 100 Oм, E2 = 150 Oм, E3 = 200 Oм. Найти: I1, I2, I3, I4.

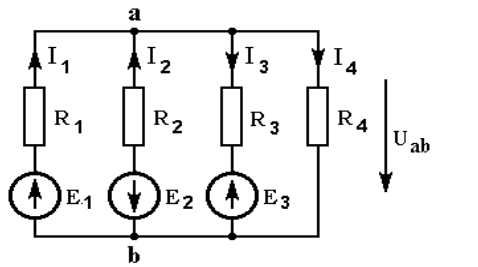

Рис. 2.6. Схема разветвлённой электрической цепи с двумя узлами
Ответ
Порядок расчёта:
1. Найдем напряжение между узлами а и b по формуле (при этом знак плюс плюс в числителе берем, если стрелка ЭДС направлена к узлу а, в противном случае берем знак минус):
гдеGк=1/...
