Привести векторные диаграммы: нормального режима в месте установки защиты; режима короткого замыкания (КЗ) в месте КЗ (2/3 от защищаемой линии); режима КЗ в месте установки защиты.

Привести векторные диаграммы:

а. нормального режима в месте установки защиты;

б. режима короткого замыкания (КЗ) в месте КЗ (2/3 от защищаемой линии);

в. режима КЗ в месте установки защиты;

г. показать, сработает ли защита при выбранных уставках при двухфазном КЗ.

Выбрать коэффициент трансформации трансформаторов тока, первичные и вторичные сопротивления срабатывания и выдержки времени для трех ступеней дистанционной защиты от замыканий между фазами, установленной в точке 1 линии напряжением 110 кВ с односторонним питанием (Рис. 1). Дистанционные органы, осуществляющие 1 -ю и 2-ю ступени защиты и пусковые органы, осуществляющие 3-ю ступень, выполнены при помощи реле полного сопротивления, включенных на линейные напряжения и разности фазных токов. Коэффициент запаса по селективности может быть принят k_н1 = 0,85 для своего участка и k_н2 = 0,8 для следующего.

Для пусковых органов коэффициент запаса по селективности с учетом самозапуска двигателей коэффициент возврата k_н3 = 1,1. Ступень селективности по времени Δt = 0,5 с. Удельное сопротивление линий z_уд = 0,4 Ом/км, напряжение короткого замыкания трансформаторов e_к = 10,5 %. Трансформаторы напряжения – стандартные с коэффициентом трансформации n_н = 1100.

Данные о длинах линий, мощности трансформаторов, рабочих токах и выдержках времени резервных защит следующей линии и трансформатора приведены в Таблица 1. Следующая линия защищена аналогичной дистанционной защитой. Выдержка времени ее 2-й ступени t_II = 0,5 с. На трансформаторах в качестве основных установлены быстродействующие дифференциальная и газовая защиты.

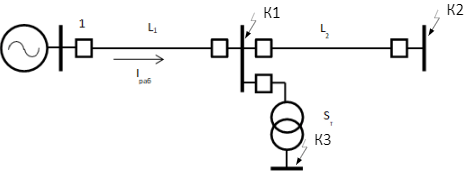

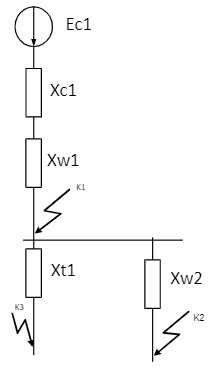

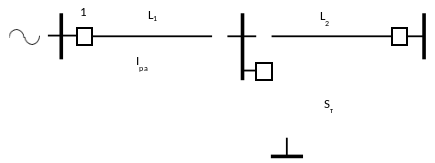

Рис. 1 - Исходная схема
