Условие задачи
Произвести электрический расчет всех элементов и начертить принципиальную схему стабилизированного источника питания. Источник работает от сети переменного тока с напряжением UС = 220 В и частотой 50 Гц. Изменения напряжения сети возможны в пределах ±10% от номинального значения. Выходное напряжение U0=+5 В, ток нагрузки I0=3 А, коэффициент нестабильности по входному напряжению KU < 1% и выходное сопротивление стабилизатора Rвых < 0.025 Ом являются исходными данными для расчета. Нестабильность U0 не более 5%.
Ответ
Расчет линейного стабилизатора

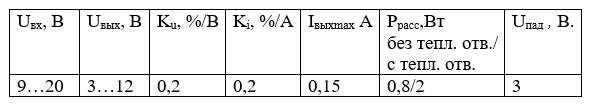

Данные микросхемы К142ЕН1Б приведены в табл. 1.
Для обеспечения заданного тока стабилизатор необходимо умощнить. В умощненном стабилизаторе на выходе микросхемы необходимо иметь выходное напряжение большее, чем на нагрузке на Uбэ. Примем Uбэ = 0,7 В. Тогда будем рассчитывать микросхему на выходное напряжение
