Условие:
Произвести электрический расчёт всех элементов и начертить принципиальную схему стабилизированного источника питания. Источник работает от сети переменного тока с напряжением
и частотой 50 Гц. Изменения напряжения сети возможны в пределах
от номинального значения.

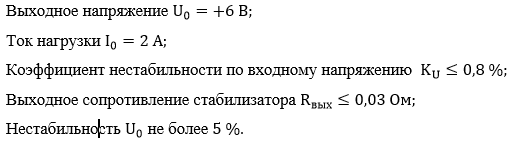

Исходные данные:
Решение:
1. Выбор схемы стабилизированного источника питания
Стабилизированный источник питания, удовлетворяющий заданным условиям, можно построить по схеме, изображённой на рисунке 1.
В состав схемы входят:
- понижающий силовой трансформатор;
- диодный мостовой выпрямитель;
- сглаживающий фильтр;
- линейный стабилизатор напряжения.
2. Расчёт выпрямителя и фильтра
Сопротивление нагрузки:
