Условие задачи
Произвести расчет уставок токовых, дифференциальных реле, чувствительности защит, выдержки времени максимальных токовых защит (МТЗ). После завершения всех расчетов необходимо построить карту селективности токовых защит.

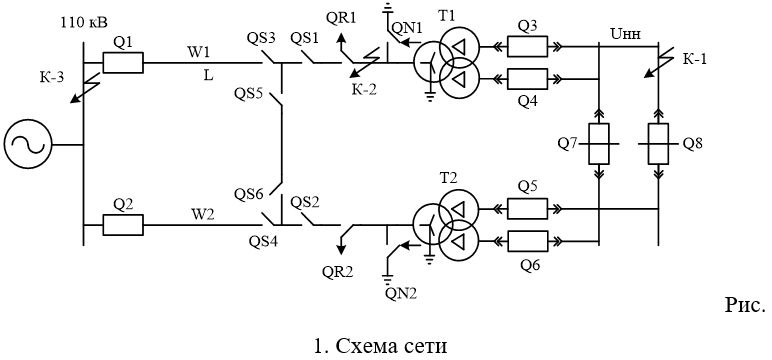

Исходные данные
Мощность трансформатора: Sтр=10 МВА;
Мощность системы: Sc=800 МВА;
Сопротивление прямой последовательности системы: x(1)c=0,5 О.е.;
Напряжение низкой стороны подстанции: Uнн.пс=6 кВ;
Тип реле дифференциальной защиты: ДЗТ-11;
Протяженность линии 110 кВ: lw=15 км.
Ответ
Выбор базисных величин
Трансформатор типа ТДН-10000/110 со следующими характеристиками:
Номинальная мощность: Sном.тр=10 МВА;
Пределы регулирования: U%=91,78%
Номинальное напряжение: Uвн.ном=115 кВ, Uнн.ном=11 кВ;
Напряжение короткого замыкания: Uк=10,5 %;
Сопротивления обмоток трансформатора: Rтр=7,95 Ом, Xтр=139Ом.
Выбираю базисную мощность: Sб=Sс=800 МВА;
Выбираю базисные напряжения: Uб1=115 кВ, Uб2=11 кВ;
Базисные токи:
