решение задачи на тему:

Произвести следующие расчеты и построения: 1. Выбрать аналог из выпускаемых серийно трансформаторов, выписать его основные технические показатели. 2. Определить: а) фазное значение номинального напряжения; б) номинальные токи и их фазные значения на

Дата добавления: 01.09.2023

Условие задачи

Произвести следующие расчеты и построения:

1. Выбрать аналог из выпускаемых серийно трансформаторов, выписать его основные технические показатели.

2. Определить:

а) фазное значение номинального напряжения;

б) номинальные токи и их фазные значения на сторонах ВН и НН;

в) коэффициент трансформации.

3. Начертить:

а) эскиз сердечника в масштабе с размещенными на нем обмотками;

б) схемы соединения обмоток, обеспечивающие получение заданной группы.

4. Определить:

а) потери холостого хода , среднее (для трех фаз) значение тока холостого хода ; его активной и реактивной Iхр составляющих, а также при номинальных напряжении и частоте питания, материал магнитопровода - горячекатаная сталь 1512;

б) параметры схемы замещения

5. Определить:

а) потери короткого замыкания P_к; коэффициент мощности при коротком замыкании cosϕк; напряжение короткого замыкания [%], а также его активную uка [%] и реактивную [%] составляющие;

б) приведенные к первичной обмотке параметры схемы замещения

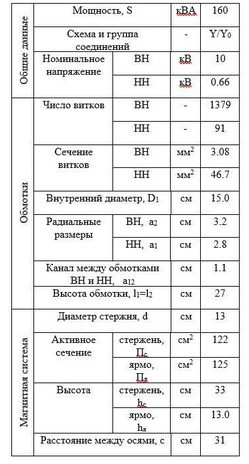

Таблица 1 Основные данные трехфазных двухобмоточных трансформаторов

Ответ

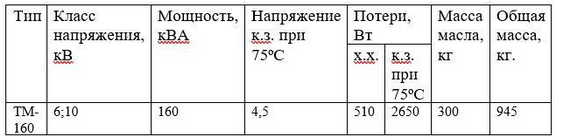

1. Данные реального трансформатора

2. При определении фазных напряжений и токов обмоток ВН и НН следует учесть схемы соединения обмоток заданного трансформатора.

При обмотках, соединенных в звезду

где Sн...
